详细技术参数及选型建议

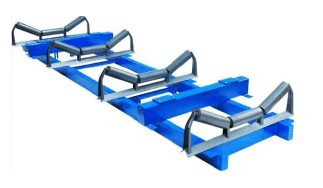

1、称重桥架(14A型)
无需耳轴支点和任何可移动部件，重物通过托辊直接作用于传感器上，适用于贸易结算或计量精度要求高的场所，配置可按需调节间距的四组托辊，四传感器全悬浮结构秤架，稳定性高，维护量小，传感器吊在横梁上，皮带秤计量受自身结构影响基本为零，保证电子皮带秤的稳定性与测量精确性。

2、BQH55(A)型皮带秤速度传感器

该测速传感器为双轮小车结构，使用日本进口欧姆龙编码器，一圈发射360个脉冲信号，实时采集皮带转速信号，增加测量的精度。

(1)内核使用进口欧姆龙编码器，直流脉冲发生器不需要调整更换碳刷，使用寿命更长。
(2)独特的双轮设计，不仅最大限度提高了测量精度，避免设备运行出现飞跳的情况，也增加工艺美感。
(3)配有升级保护配件，广泛适用于皮带秤、给料机等各种工业计量设备。
(4)检测范围:20~2000 转/分钟;
(5)适用范围:安装于回程皮带的上表面 ，ICS 14 系列、 ICS17 系列、ICS20系列、ICS 30 系列皮带秤均可使用。

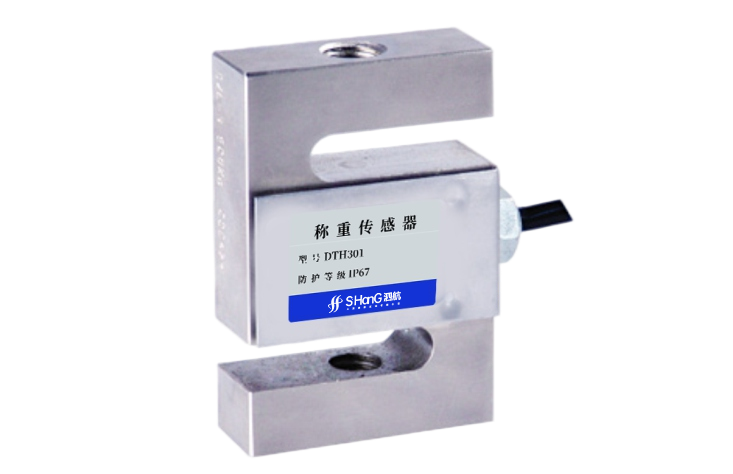

3、数字式称重传感器

内置集成式AD转换器并配置进口核心部件，精度高，稳定性强。
数字式传感器优势

(1)数字传感器有各种保护电路和防雷击设计，抗干扰能力强;
(2)有故障报警提示;
(3)传输距离远，通信速度快，防作弊;
(4)优质不锈钢材质，有良好的防水防湿功能:激光焊接密封，防护等级IP67;

4、电子皮带秤数据转换器YB-AD17216P(若采用数字式称重传感器则不需要)

对每个称重单元进行初步计算，将模拟量信号转换成数字信号与主机进行通讯。确保数据转换的高准确性、稳定性。
(1)304 拉丝不锈钢外壳，耐磨耐腐蚀;
(2)微处理器控制，RS485 信号输出接口;(3)高等级抗干扰能力，无惧电磁干扰;
(4)军工级电阻，稳定性高;
(4)防护等级不低于IP55

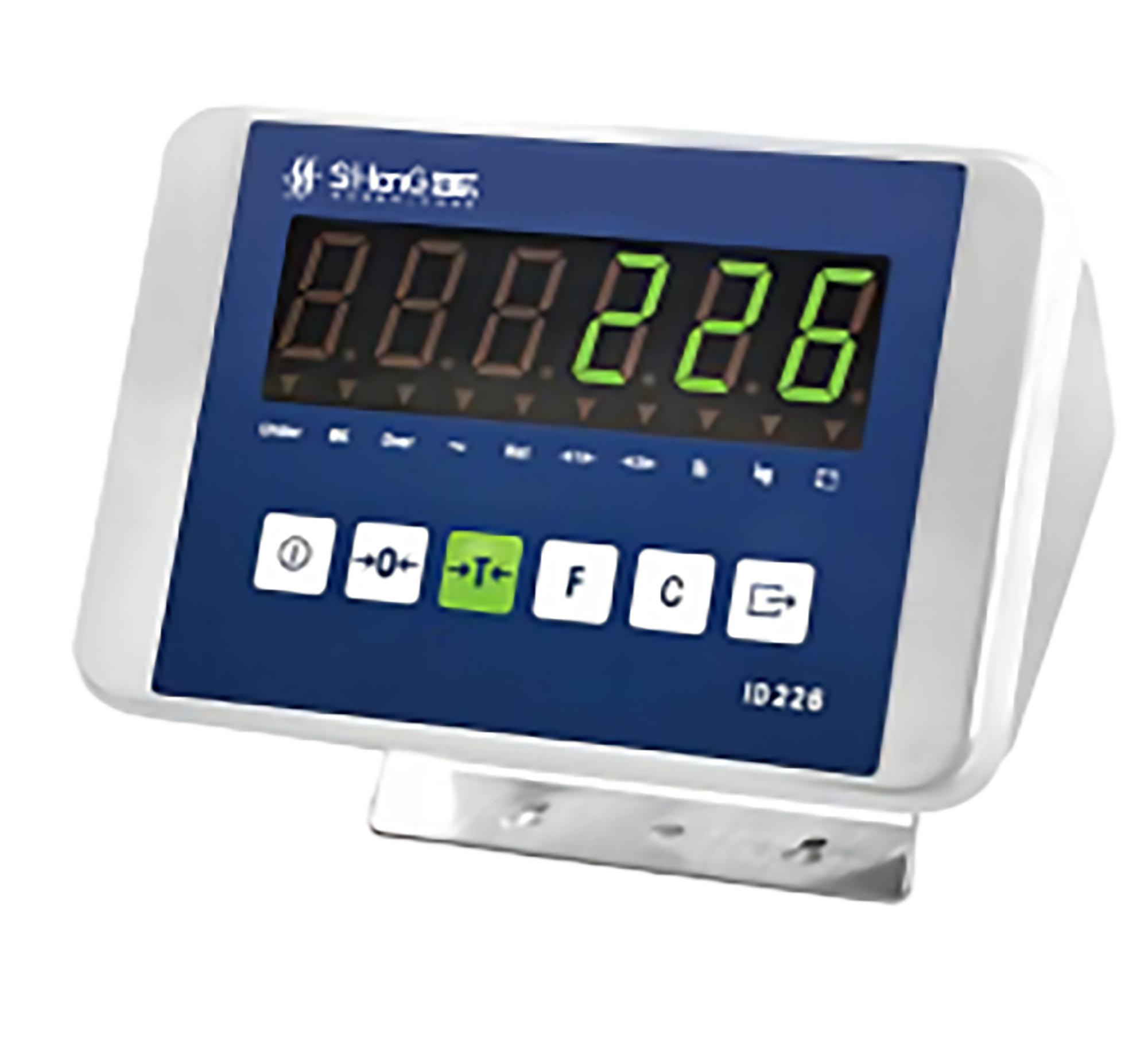

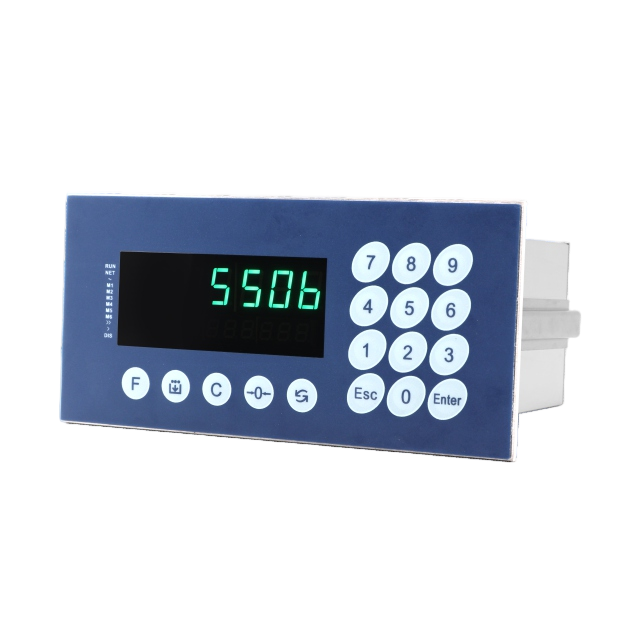

5、仪表

具有壁挂式、嵌入式两种仪表形式，可以满足用户各种不同的安装使用场所,操作简单。

(1)彩色液晶大屏显示，可显示累积量、瞬时流量、皮带机运行参数及报警内容;
(2)以按键形式进行有关参数的输入输出，操作简单;
(3)远程计数采用无触点形式，输出交流或直流信号;
(4)可选RS-232 通讯板，可选电流输出板，输出标准:0-20mA或4-20mA 信号;
(5)通过可选的打印机扩展板，可直接连接串行的w或pp系列打印机。

6、安装附件

安装附件含标配30米通信线缆、接线盒、通信接口、安装工具等。

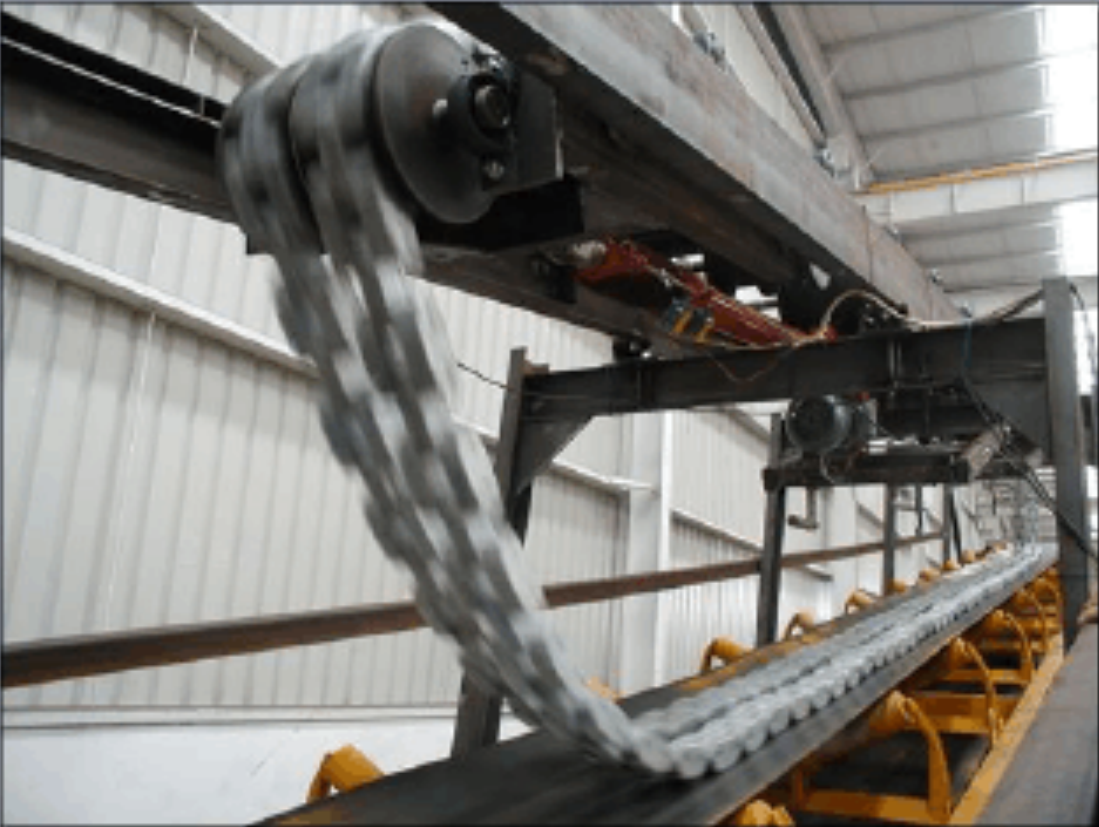

7、链码(可选)

链码校验的必要性
链码的功能:对安装在皮带输送机上的电子皮带秤测量结果的准确性进行校验。
刚安装好的皮带秤和使用一段时间之后的皮带秤，都会因为各种人为操作误差或非人为因素使皮带秤测量精度偏离正常值，为了检测出这种误差，以便及时校调皮带秤使其恢复到正常测量精度，因此就需要一种辅助工具对测量结果的准确性进行动态校验，链码应运而生。
应用范围
广泛应用在电力、冶金、化工、码头、建 材、煤矿等使用电子皮带秤计量散状物料的场合。可以实现对电子皮带秤精度的静态自动校验，通常用于校验准确度等级为0.5~2.0之间的各类电子皮带秤。
特 点
链码安装在皮带上方位置，校验过程方便快捷，自动化程度高省时省力，准确可靠;链码的收放均由电控系统自动操作，并设有远方输出接点，供程控室远控。

8、电子皮带秤上位机软件(可选)

通过现有网络平台实时监测皮带秤测量数据及工作状态，各职能部门可利用该软件随时监测上传数据和设备运行情况，并可生成各种生产报表，随时查看企业的生产状态。
该软件具有如下功能:
1)系统设置;2)班次设置;3)通讯设置;4)用户管理;5)数 据 査 询
6)产量查询;7)历史数据分析;8)开停时间查询;9)各种定制功能

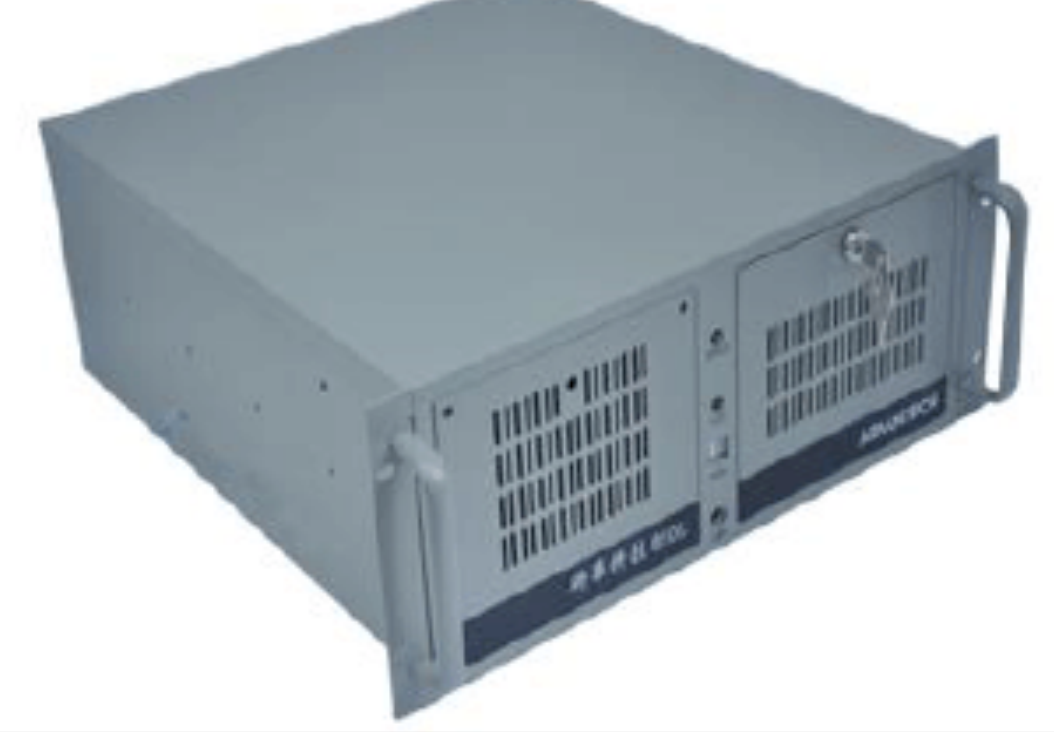

9、工控机(含显示器、键盘、鼠标，可选)

采用研华工控机，寿命长、稳定性强，能保证在恶劣工况条件下长时间正常工作。
