工业防爆称重设备选型指南
摘要:在石油、化工、制药、粮食仓储等存在爆炸性危险的工业领域，电气设备的防爆安全是保障生命与财产安全的基石。本文首先系统性地阐述了防爆基础知识，包括危险场所的区域划分、爆炸性物质分类、温度组别以及主要防爆型式。在此基础上，结合现代工业需求，重点介绍了上海泗航新一代防爆称重产品的技术特点与选型要点，旨在为危险场所的安全设备选型与应用提供理论依据和实践参考。
一、引言
工业现代化进程中，许多生产环节会涉及可燃性气体、蒸气、粉尘等物质。这些物质与空气混合后，若达到爆炸极限，一旦遇到电气设备产生的电火花或高温热源，极易引发爆炸事故。因此，在此类危险场所中，使用专门设计的防爆电气设备至关重要，本文将深入剖析防爆技术体系，并聚焦干生产与贸易中关键环节一称重计量，介绍符合最新防爆标准的新型称重设备。
二、防爆基础知识体系
1、气体环境分区体系
对于气体环境，根据爆炸性气体混合物出现的频率和持续时间，将危险场所划分为以下三个区域：
0区:爆炸性气体环境连续出现或长期存在的场所，
1区:在正常运行时，有可能出现爆炸性气体环境的场所。
2区:在正常运行时，不太可能出现爆炸性气体环境，即使发生也仅是偶发且短时间存在的场所。
2、粉尘环境分区体系
针对可燃性粉尘环境，根据其出现频率和粉尘层厚度，划分为以下三个区域：
20区（持续高危区）：在正常运行过程中，可燃性粉尘云持续或频繁出现，其浓度足以形成爆炸性混合物，和/或可能存在无法控制且极厚的粉尘层。
21区（可能危险区）：在正常运行过程中，偶尔会产生足以形成爆炸性混合物的可燃性粉尘云，但未达到20区的危险程度。
22区（异常危险区）：在异常条件下（如设备意外泄漏或维护），可燃性粉尘云仅短时间存在，或粉尘层偶尔堆积并可能形成爆炸性混合物。
三、危险区域划分与防爆型式
在已划分的危险区域内，电气设备运行时产生的电火花、电弧或过高表面温度，是引燃爆炸性混合物的主要点燃源。因此，针对区域特性选择相应的防爆型式，其根本目的就在于通过结构性措施，有效隔离火花源并严格控制设备表面温度，从而确保安全。
|
防爆型式 |
标识符号 |
依据标准 |
适用区域 |
||
|
0区 |
1区 |
2区 |
|||
|
隔爆型 |
d |
GB3836.2 |
|
|
|
|
增安型 |
e |
GB3836.3 |
|
|
|
|
本质安全型 |
ia |
GB3836. 4 |
|
|
|
|
ib |
GB3836. 4 |
|
|
|
|
|
正压型 |
p |
GB3836. 5 |
|
|
|
|
充油型 |
0 |
GB3836. 6 |
|
|
|
|
充砂型 |
q |
GB3836.7 |
|
|
|
|
n型 |
n |
GB3836.8 |
|
|
|
|
浇封型 |
m |
GB3836.9 |
|
|
|

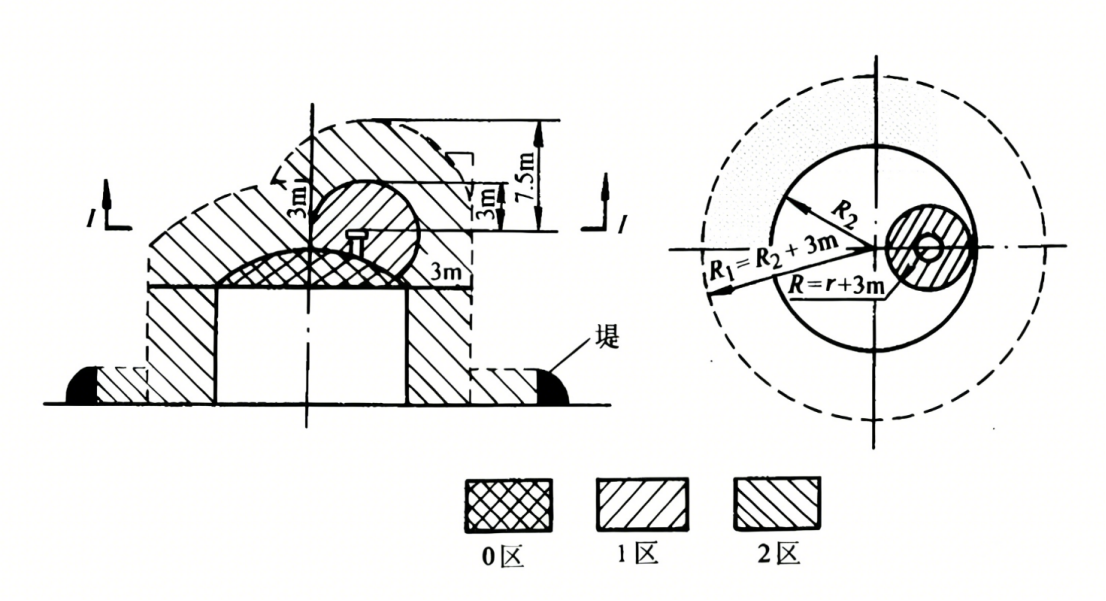

如图所示是典型的带有呼吸阀的露天油罐的危险区域划分示例
R一油罐半径(m)r一呼吸阀阀口半径(m)
四、爆炸性物质分类体系
1 物质分类框架
我国采用三级分类法：
| 类别 | 特征 | 典型物质 |
| I类 | 矿井甲烷 | CH₄ |
| II类 | 爆炸性气体 | 丙烷（IA）、乙烯（IB）、氢气（IIC） |
| III类 | 可燃性粉尘 | 铝粉、煤尘等 |
2 温度组别划分
基于最小点燃温度建立六级分组体系：
| 组别 | 点燃温度(℃) | 典型物质 |
| T1 | >450 | 甲烷 |
| T6 | 85-100 | 亚硝酸乙酯 |
五、防爆型式技术参数
根据GB3836.1-2021规定，常见防爆型式及其应用范围如下：
| 防爆型式 | 防护原理 | 适用区域 | 典型应用举例 |
| d | 外壳承压防爆 | 0/1/2区 | 煤矿井下采掘设备 |
| ia | 本质安全电路 | 0/1/2区 | 化工过程控制系统 |
| p | 正压保护 | 20/21/22区 | 气力输送管道设备 |
| n | 无火花结构 | 21/22区 | 实验室分析仪器 |
六、防爆设备选型建议
为应对危险环境下的复杂称重挑战，上海泗航精心打造五大系列防爆称重利器，全面覆盖从现场搬运、车间作业到实验室研发的全流程场景，助您精准锁定所需设备。

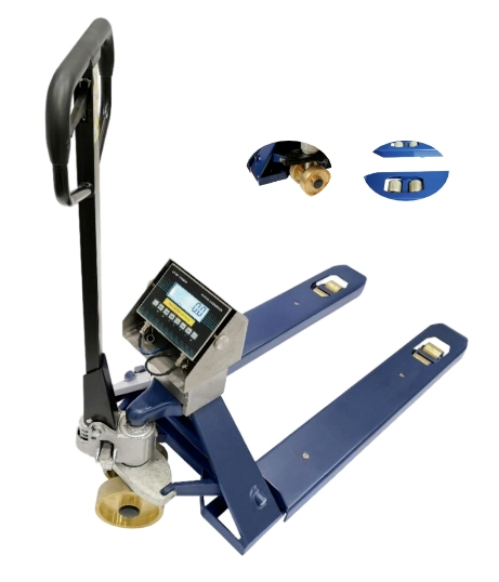

1、SCS-Ex防爆电子叉车秤
适用场景：石油化工/涂料油漆/制药/军工等爆炸危险场合
核心优势：
托盘车结构+专用铜制滚轮机构，实现高效移动与精准升降
碳钢喷塑秤台（耐腐蚀）+四只剪切梁式防爆合金钢传感器
多功能操作：置零/去皮/累计/打印/检重/分选等
双模通讯：RS232/RS485(Modbus-RTU)+模拟量输出（选配）
技术参数：
| 项目 | 参数 |
| 量程范围 | 1~3吨 |
| 显示精度 | LED数码管/LCD背光显示 |
| 防爆认证 | Exib IIC T4 Gb / Ex i b IIIC T135℃ Db |
| 工作温度 | -10℃~+40℃ |
尺寸规格：
|
型号 |
长×宽(mm) |
高度(mm) |
自重(kg) |
|
SCS-Ex-1150×550 |
1150×550 |
1950×590×590 |
118 |
|
SCS-Ex-1220×690 |
1220×690 |
2000×720×590 |
127 |

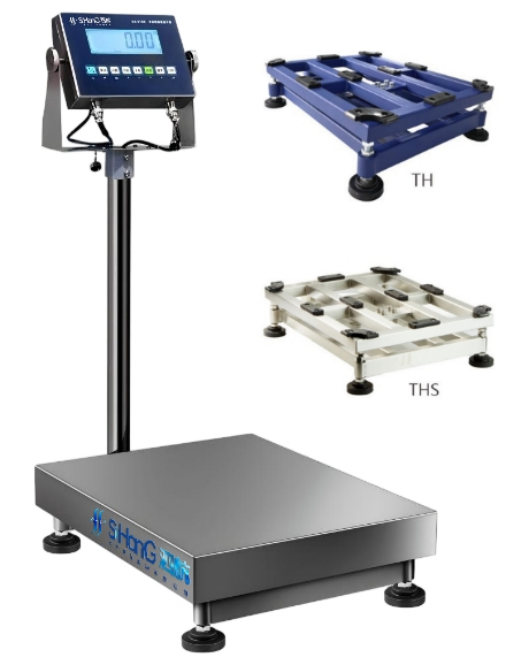

2、TCS-SH230-EX本安防爆台秤
核心亮点：
304不锈钢外壳（IP65防护）+24位Σ-Δ A/D转换器
智能功能矩阵：峰值保持/多单位切换/上下限报警/自动休眠
双串口通讯：RS232+RS485(Modbus-RTU)，波特率1200~115200可调
电源方案：AC220V/锂电池组（7.4V/6Ah）双选配
技术参数：
| 量程 | 10kg | 30kg | 60kg | 100kg | 150kg | 300kg | 500kg/1t |
| 精度 | 5g | 10g | 20g | 50g | 50g | 100g | 200g |
| 显示精度 | 0.5g | 1g | 2g | 10g | 10g | 20g | 50g |

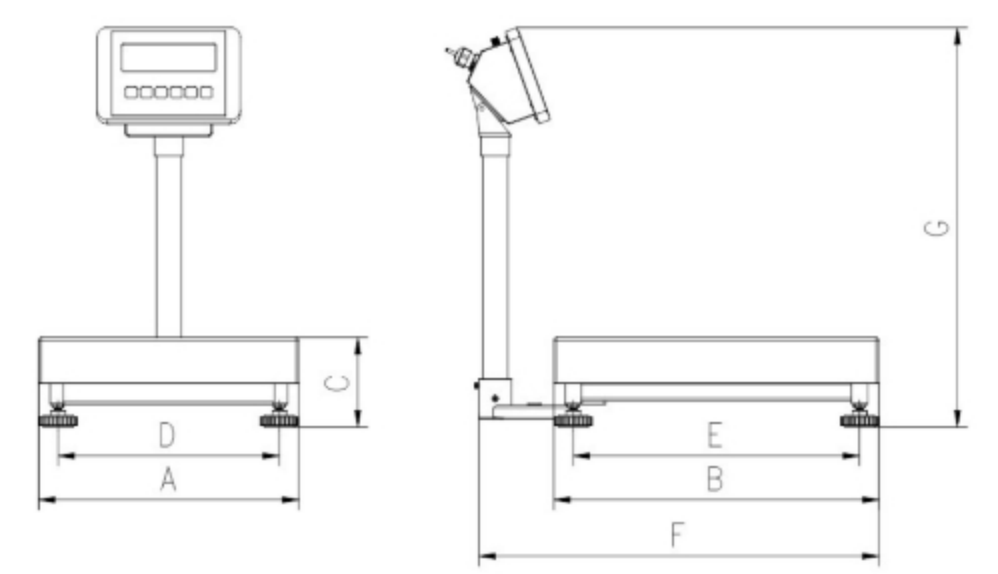

尺寸规格：
| 台面尺寸(mm) | A×B | C | D | E | F | G |
| 300×300 | 300×300 | 130 | 240 | 240 | 415 | 520 |
| 800×600 | 600×800 | 160 | 540 | 740 | 915 | 820 |

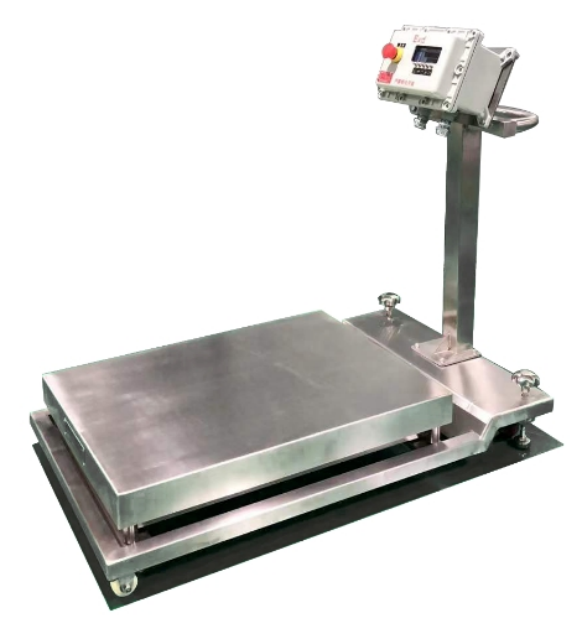

3、隔爆型移动台秤
创新特性：
Android 12系统兼容，支持蓝牙/RS232/RS485/4-20mA多协议
SUS304不锈钢机身（IP65防护）+实时时钟+自备电源保护
智能省电模式：欠压报警/自动关机/多级休眠
技术参数：
| 项目 | 参数 |
| 防爆等级 | Exiib ICT4 Gb / Exiib IIC T130℃ Db |
| 传感器负载 | 6×350Ω或12×700Ω |
| 非线性误差 | ±0.003%F·S |
| 工作环境 | -10℃~40℃，<2000m海拔 |

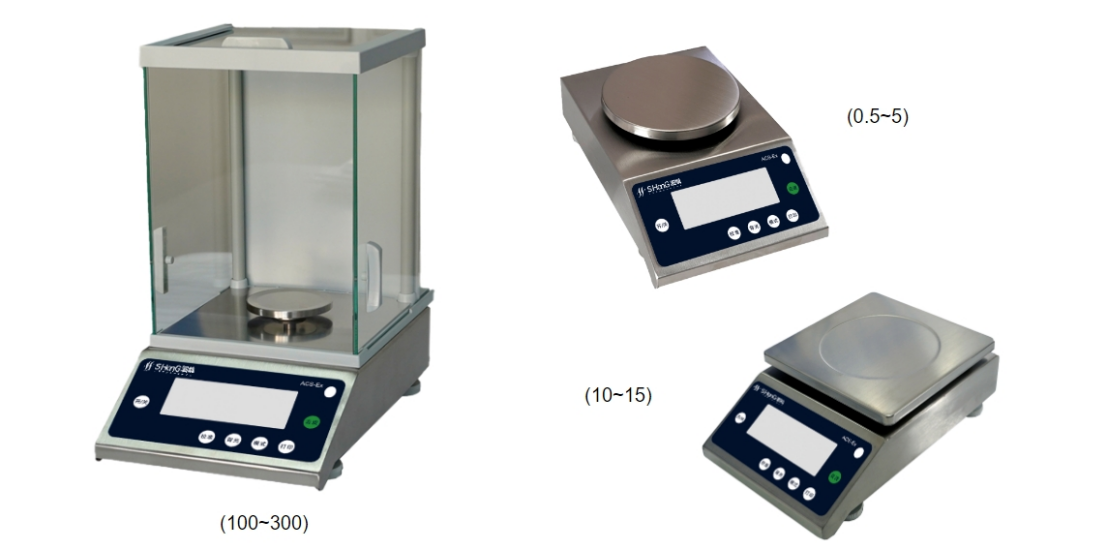

4、ACS-EX防爆电子天平
专业领域：实验室/精密制造/药品称量
独特设计：
玻璃防风罩+304不锈钢拉丝工艺
单点式称重传感器+一键校准功能
七种计量单位+百分比/计数/故障显示
技术参数：
| 型号 | 台面尺寸(mm) | 最大秤量 | 分度值 | 外形尺寸(mm) |
| ACS-EX(100~300) | φ80 | 100~300g | 0.001g | 202×337×355 |
| ACS-EX(0.5~5) | φ160 | 0.5~5kg | 0.01g | 202×320×107 |
| ACS-EX(10~15) | 200×200 | 10~15kg | 0.1g | 202×320×107 |

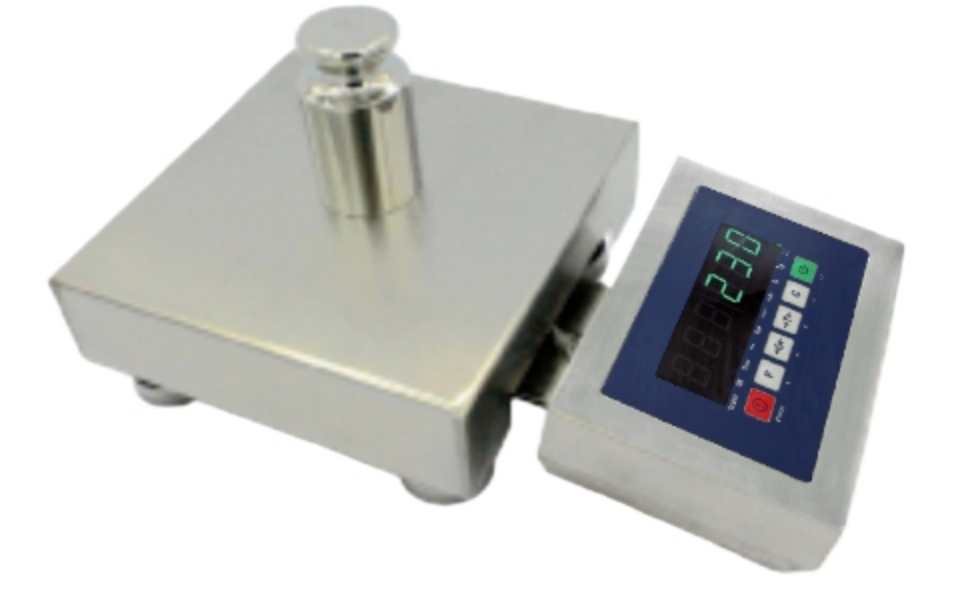

5、EX-230系列本安防爆电子秤
适用场景：化工/医药/火药/食品加工等易燃易爆危险场合
核心优势：
军工级结构：5mm钢板一次性冲压成型 + 304不锈钢抛光拉丝工艺
精密传感系统：高精度单点式称重传感器 + IP65防护面罩
智能操作系统：计重/计数/检重/分选多功能集成
多协议通讯：RS232/RS485(Modbus-RTU) + 模拟量输出（0-20mA/4-20mA）双选配
技术参数：
| 项目 | 参数 |
| 准确度等级 | III级 |
| 显示配置 | 6位20mmLED数码管 / 25mmLCD背光屏 |
| 分辨率 | 显示50,000 / 内码2,000,000 |
| 防爆认证 | Exlb IICT4 Gb |
| 电源系统 | DE001本安电池组 DC7.2V/4.0Ah（需安全区充电） |
| 工作环境 | -10℃~+40℃（湿度<85%RH无冷凝） |
通用服务承诺
定制化服务：支持非标尺寸/特殊精度/多协议开发
认证保障：提供GYB/SYEx系列防爆证书（编号详见各产品页）
售后支持：全国联保+终身技术咨询
安全提示：EX-230系列采用本安型电池设计，务必在安全区域进行充电操作（充电时间≥8小时）
注：更多技术细节及选型指导，请联系业务经理获取专属方案。
